Maskiner



Fleroperationsmaskin

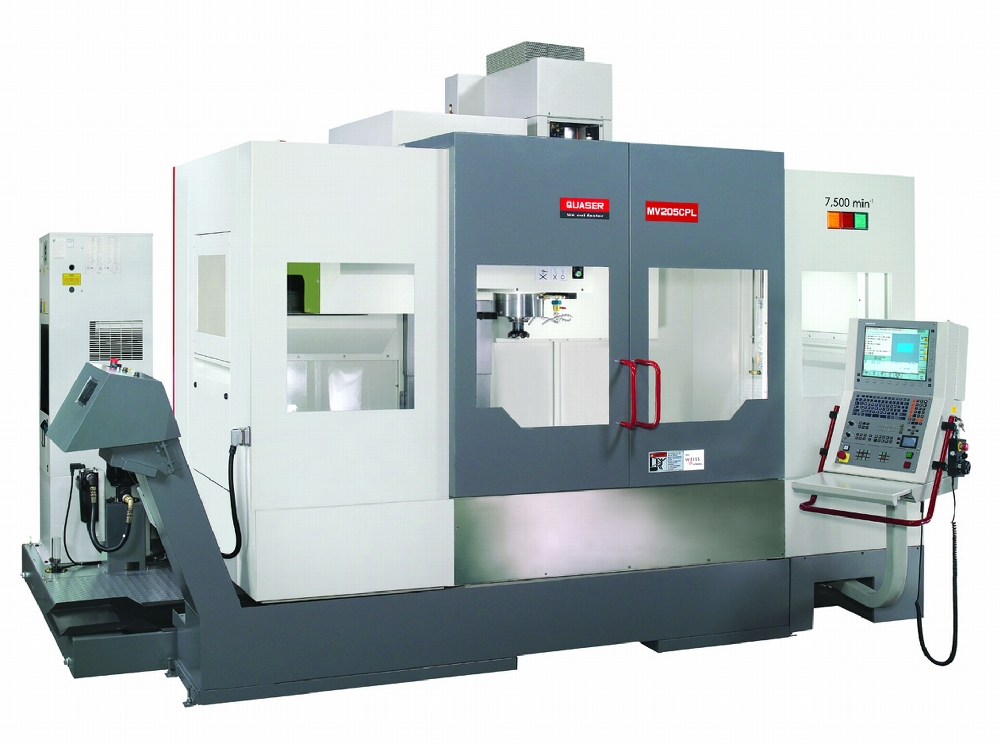

Quaser MV205CPL med 4:e axel (1 st)

Bordets längdrörelse X=1500 mm
Bordets tvärrörelse Y=700 mm
Bordets vertikalrörelse Z=610 mm
Bordets uppspänningsyta: 1700x700 mm

Max bordslast 2000 kg
Spindeltyp BT50 BigPlus
Max varvtal 7500 rpm
Antal verktyg: 30 st
Styrsystem Heidenhain iTNC530
Snabbtransport X / Y / Z = 36 m/min
Motoreffekt 30 kW
Vikt (inkl. spåntransportör) 12 000 kg

Informationsfilm om Quaser fleroperationsmaskin

Beskrivning av Quaser MV205CPL
 quaser


Svarvar

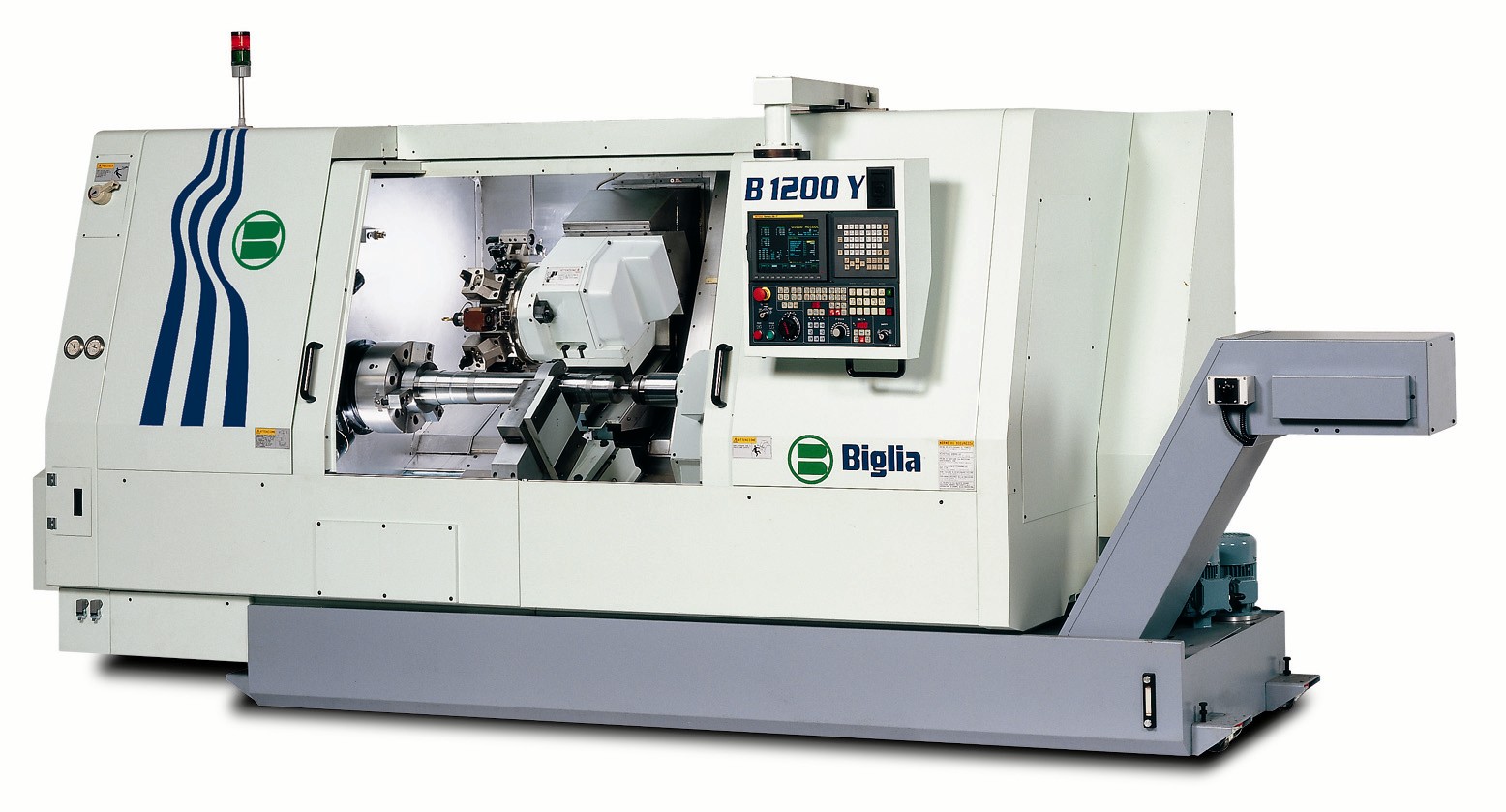

CNC-svarv Biglia B1200Y (1 st)

Teknisk data: (B 1200 Y)
Styrsystem Fanuc 32i-T Modell B


Max, stångkapacitet 92 mm
Max. svingdiameter 700 mm
Max. bearbetningsdiameter 425 mm
Max. bearbetningslängd 1315 mm

Huvudspindel:
Varvtalsområde 10-2800 v/min
Chuckdiameter 315 mm
Motoreffekt 30 kW

Revolver:
Antal verktygsplatser 12 st
Antal drivna platser 12 st
Varvtalsområde 10-4000 v/min.
Y-axel
Styrd dubbdocka
Elektronisk Verktygsinställning

Dimensioner:
L x B 5100 x 2000 mm
H 2100 mm
Vikt (inkl. spåntransportör) 7100 kg

Informationsfilm om Biglia svarv

Beskrivning av Bigliasvarv B1200Y



CNC-svarv Biglia B1200Y

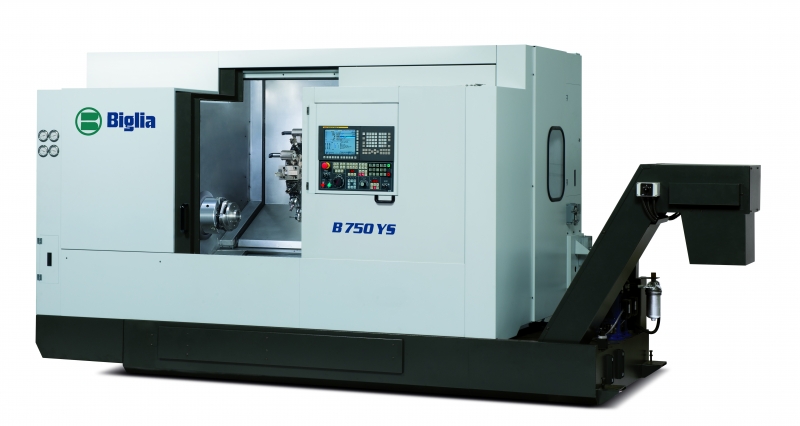

CNC-svarv Biglia B 750/C-Y (1 st)

Teknisk data: (B 750/C-Y)
Styrsystem Fanuc 32i-T Modell B
Utrustad med styrd dubbdocka
Y-axel, 16 drivna verktygsplatser och C-axel.

Max stångkapacitet 91 mm
Max. bearbetningsdiameter 552 mm
Max. bearbetningslängd 765 mm
Y axelns rörelse 140 mm.

Huvudspindel:
Varvtalsområde 10-3500 v/min
Chuckdiameter 315 mm
Motoreffekt 30/40 kW Motorspindel.
Högtryckskylvätskepump 30 bar
Elektronisk Verktygsinställning

Revolver:
Antal verktygsplatser 16 st
Antal drivna platser 16 st
Varvtalsområde 10-6000 v/min.

Dimensioner:
L x B 5020 x 2032 mm
H 2224 mm
Vikt (inkl. spåntransportör) 7600 kg

Beskrivning av Bigliasvarv B750 C/Y

 Biglia B 750 YS

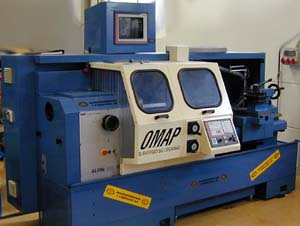

Tornio OMAP Alpin 300 FMS 12" (TEACH-IN) (2 st)

Styrsystem Fagor 800-TG-114
Dubbavstånd 1500 mm
Spindelgenomgång 105 mm
Svarvdiameter över gap 580 mm
Svarvdiameter över tvärslid 380 mm

TornioAlpin300

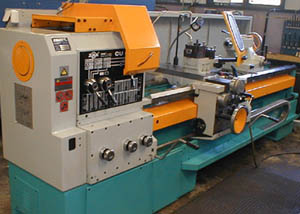

Bulmak 12" CU587 (1 st)

Digitalutrustad supportsvarv
Dubbavstånd 2000 mm
Spindelgenomgång 103 mm
Svardiameter över gap 675 mm
Svardiameter över tvärslid 390 mm

bulmak300

Pernik 20" C13MB (1 st)

Digitalutrustad supportsvarv
Dubbavstånd 3000 mm
Spindelgenomgång 103 mm
Svarvdiameter över gap 1050 mm
Svarvdiameter över tvärslid 550 mm



Fräsar

VMA R-650 (2 st)

Styrsystem Heidenhain TNC 360
Bordets uppspänningsyta 1600x625 mm
Bordets längdrörelse X=1000 mm
Bordets vertikalrörelse Z=475 mm
Bordets tvärrörelse Y=600 mm
Spindelkona ISO 50

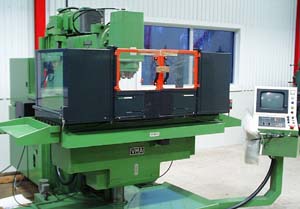

VMA U3-MM (1 st)

Digitalt utrustad fräsmaskin
Pinolmatat vertikalfräshuvud
Bordets uppspänningsyta 1625x350 mm
Bordets längdrörelse X=1125 mm
Bordets vertikalrörelse Z=450 mm
Bordets tvärrörelse Y=355 mm

VMAR300

Arborrverk

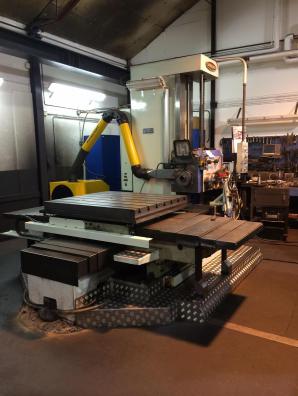

Shibaura BT10B (1 st)

Digitalt utrustad Arborrverk
360 grader indexering av bordet, som kan belastas med upp till 4 ton.
Spindelrörelse 710 mm
Spindelkona ISO 50
Bordets längdrörelse X=1130 mm
Spindeldockans rörelse Z=1250 mm
Bordets tvärrörelse Y=1400 mm
Bordets uppspänningsyta 1300x1000 mm
Nettovikt 14000 kg

Arborrverk ny

Planslip

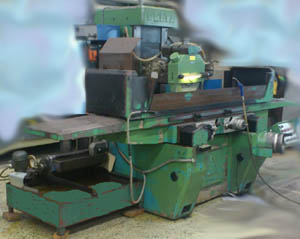

Delta TP 1100/400 (1 st)

Magnetbord 1000x400 mm
Längdrörelse X=1100 mm
Tvärrörelse Y=400 mm
 planslip300

Bandsågsautomat

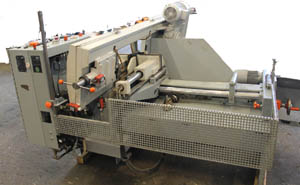

Kasto SBA 260 AU (1 st)

Kasto300

Övriga maskiner

Ett flertal mindre konventionella maskiner samt fullt utrustad svetsavdelning
med Tig, Mig/Mag, Metallbåg, Gas.




Fordon

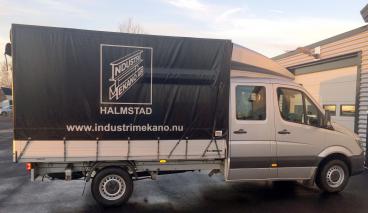

Mercedes Benz 316 cdi Sprinter

 Mercedes Benz 316 cdi Sprinter
